Stacking（碟片）

• 工序功能：

通过手工或夹具将正负极片、隔离膜、负极极片规则地重叠在一起。

1. 设备功能

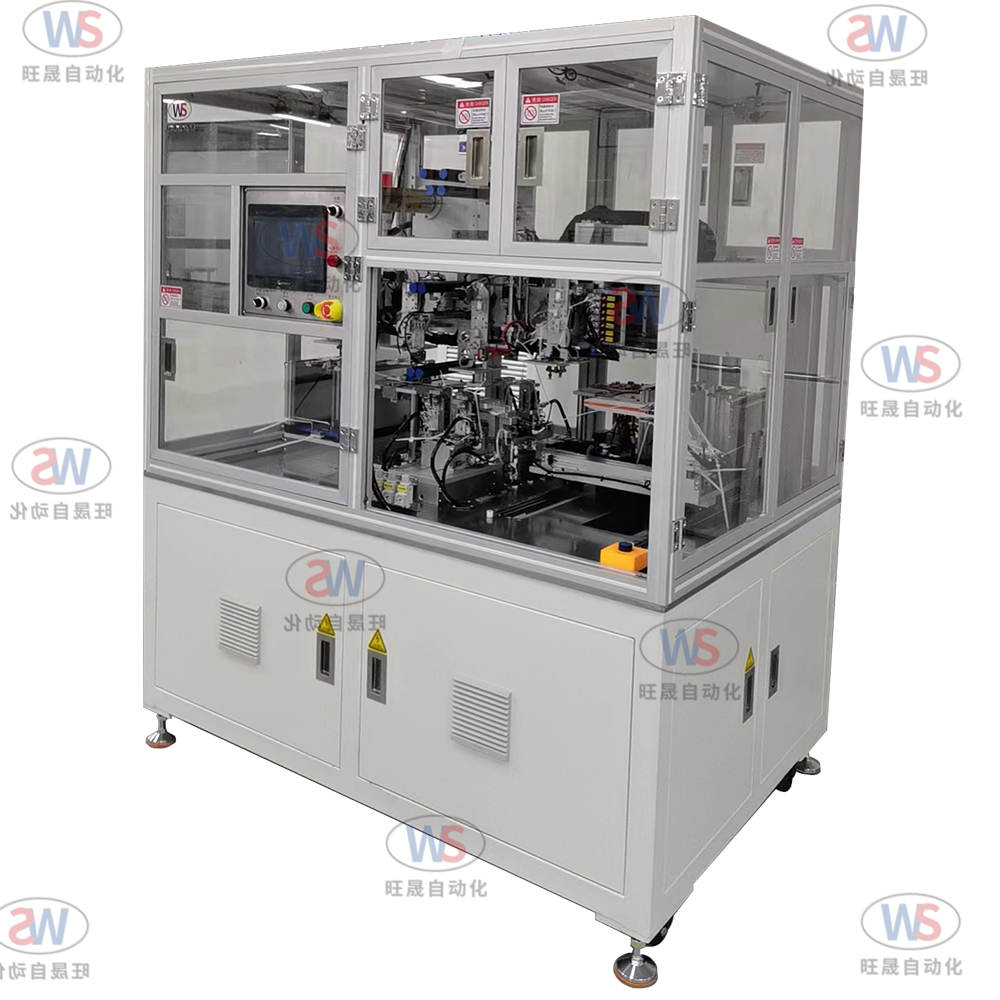

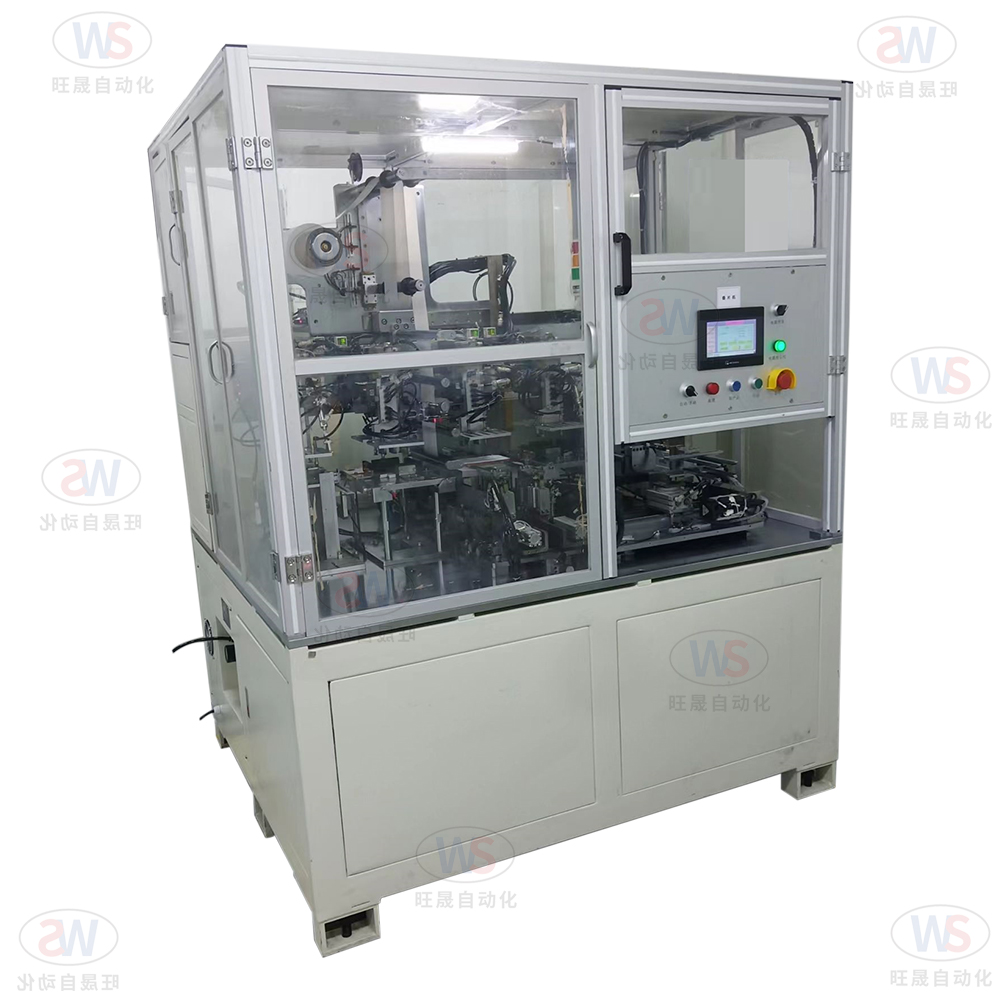

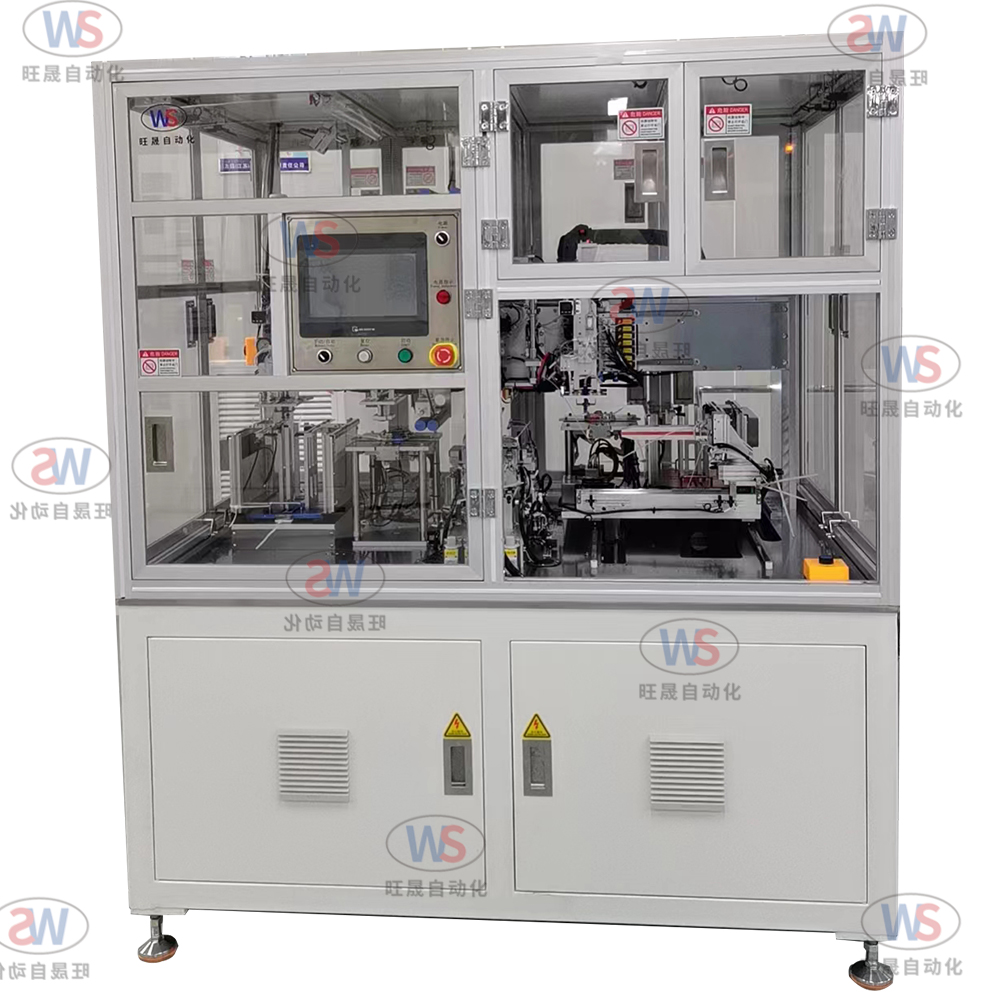

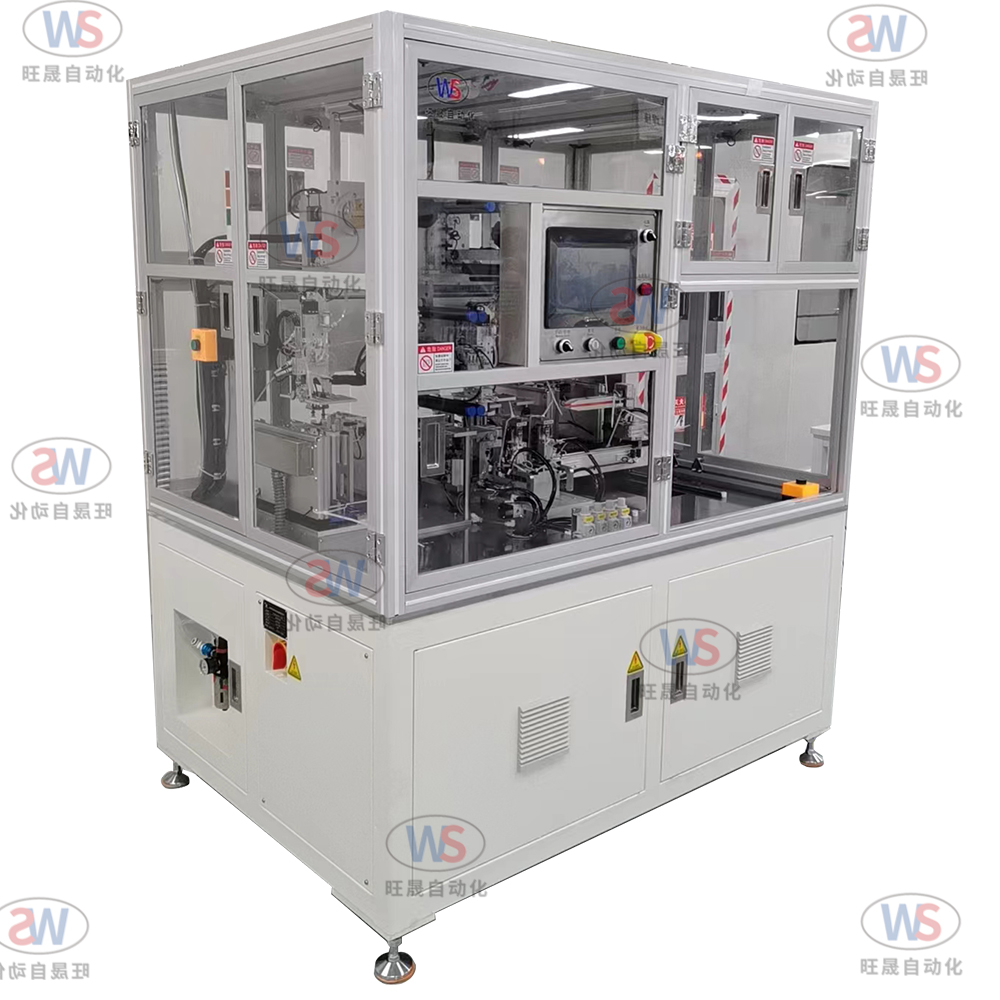

本机主要用于方型锂离子动力电池电芯的叠片。工作过程如下：隔膜主动放卷，经过渡轮及张力机构，引入垛台；吸盘机械手左右移动带动隔膜成Z字型运动;左右吸盘分别将正、负极片从两个料盒中取出，经精确定位后交替叠放在垛台上；叠片完成后，下料机械手取走电芯.

机器性能参数

• 隔膜整体对齐精度 ±3 mm；
• 极片整体对齐精度 ±3 mm；
• 相邻极片对齐精度 ±3 mm；
• 生产节拍：叠片时间（3-1.5秒/层×层数）+收尾时间（15秒）；
• 合格率：98%（来料不良及误操作除外）；
• 稼动率：95%（10分钟以内故障除外）；
• 外形尺寸:1300 mm(L)×1000mm(W)×2100mm(H)（以最终设计为准）；
• 电源：220VAC±5﹪，单相，10 KW；
• 气源：5～0.6 Kgf/cm²，100 l/min；
• 真空源：-0.09MPa，100 l/min；
• 无腐蚀性气体、液体、爆炸性气体；
• 设备重量：1500Kg，（支承地面承重不小于500Kg/ m2）。

功能特点：

• 隔膜放卷机构设纠偏装置，采用浮动辊控制隔膜张紧力；
• 极片搬运机构由伺服电机驱动，定位精确；
• 设有正、负极片定位装置，极片经机械式二次定位机构进行定位；
• 垛台设置精密导向机构使叠片台根据叠片厚度实时升降；
• 正负极片压爪分开设计，避免正负材料互混；
• 下料夹取走电芯至下料工位，由人工手动收取电芯;
• 设备界面友好，操作简便，维护简单，且运行稳定、可靠；设备顶部设塔灯状态指示（红：故障 绿：运行  黄：待机）；设备具备维护计数和提示功能。
